【芯朋寶典】反激變壓器優化設計之一

發布時間 2020-09-30 | | 返回




攻城獅們在反激變壓器設計時，需綜合考慮電源電氣指標、EMC&安規、可靠性等因素，控制技術的快速發展(如PSR控制、高頻QR、ACF)使得傳統變壓器設計方法已窮于應對，Chipown技術團隊根據多年實戰經驗，將為大家陸續專題分享《反激變壓器優化設計》的系列心得，希望能助電源攻城獅們一臂之力！

本期為大家分享AP法則、磁通密度、電流密度和共模噪聲等實用理論。

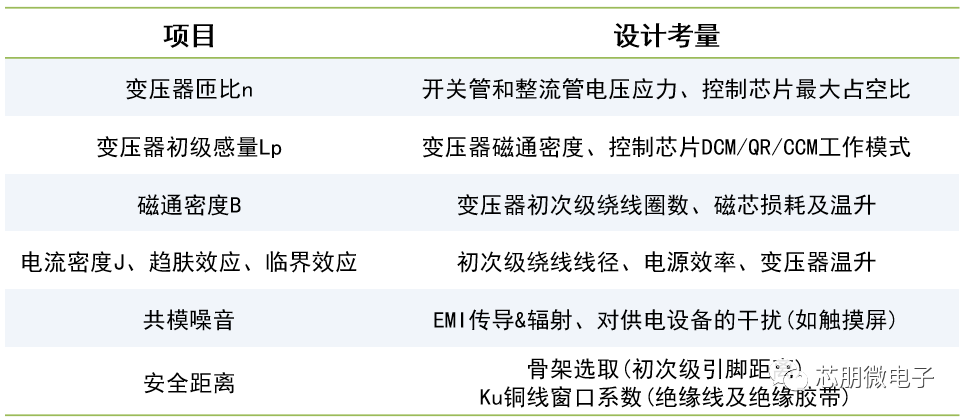

變壓器設計考量



AP法則



1、多大窗口面積Aw可以保證變壓器線圈繞制且安全距離充足？


2、多大磁芯有效截面積Ae可以保證變壓器最大功率下也不飽和？


3、AP值定義為Aw和Ae的乘積，滿足AP值的磁芯及配套骨架為可用變壓器:



變壓器匝比n和初級感量Lp



變壓器匝比n影響Q1的Vds電壓、D1的Vrr電壓，并受最大占空比限制

初級感量Lp影響變換器工作模式：

  • 當Lp=Lbcm,芯片工作在BCM模式；

  • 當Lp>Lbcm,芯片工作在CCM模式；

  • 當Lp<Lbcm,芯片工作在DCM模式。


磁通密度



 1.反激變壓器有變壓和儲能雙重作用：
當Q1導通則D1截止，變壓器儲能能量于初級電感Lp中；當Q1截止則D1導通，變壓器向次級負載釋放能量；
 2.由于反激變換器多基于峰值電流控制，因而Ipmax由控制芯片通過CS電阻限定；
 3.變壓器磁化曲線在第一象限：
為防止變壓器飽和，磁芯需開氣隙，使得最大磁通密度Bm<Bs。


電流增量

最大原邊電流


最大磁通密度

磁化曲線


電流密度



1. 電流密度定義為流過線圈電流有效值除以線圈截面積。電流密度越小，變壓器線圈的發熱則越小。


2. Krp因子統一了反激變換器的任意模式的優化分析:Krp因子越小，變壓器原副邊的電流峰值及有效值越小。不同工作模式下，反激變壓器工作電流波形差異較大,通過Krp因子可簡化計算。




趨膚效應、臨近效應



1.趨膚效應：高頻電流流過導體時，越靠近導體表面電流密度越大，越靠近導體中心電流密度較小，結果使導體損耗增加。導線中電流密度從表面到中心按指數規律下降，工程上定義表面下穿透深度以內流導線全部電流。

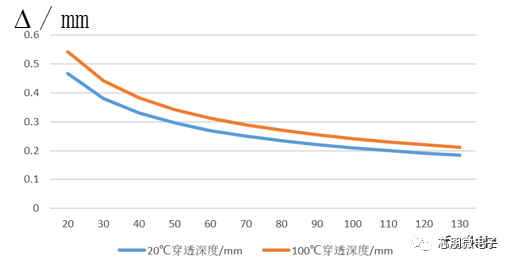

導體穿透深度@20℃

銅導體穿透深度@100℃



2.鄰近效應：當高頻電流在兩導體中彼此反向流動，電流會集中于導體鄰近側流動。


共模噪聲



由于反激電源內部的高頻干擾源電流方向不同，可通過優化設計變壓器使干擾相互抵消：當共模平臺電壓向上則增加屏蔽圈數，向下則減少屏蔽圈數，直至共模平臺電壓控制在2V以內。

變壓器寄生電容分析模型

共模噪音分析模型

共模噪音波形


后續Chipown技術團隊將通過深入分析PWM、PFM、QR控制策略，分享從芯片控制入手有針對性的優化設計反激變壓器，各位粉絲敬請關注！
